TSW-130-08-T-S-RA - Samtec Inc.

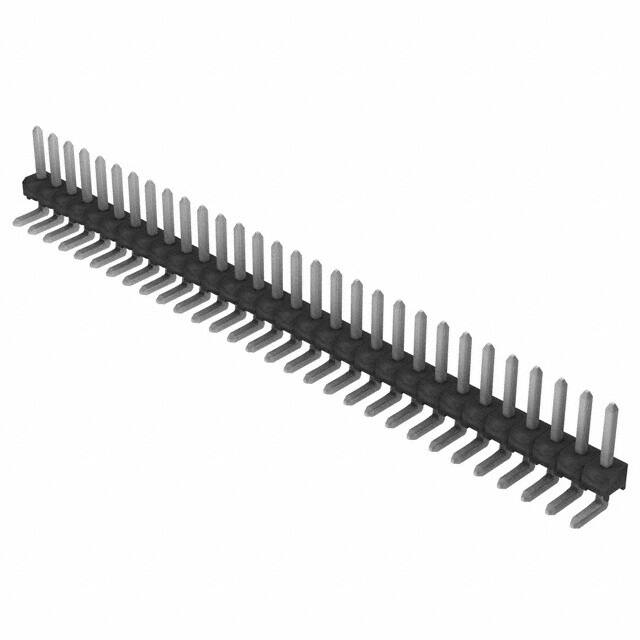

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-130-08-T-S-RA

Hersteller Teil #: TSW-130-08-T-S-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TSW-130-08-T-S-RA Board-To-Board Connector, Right Angle, TSW Series, 30 Contacts, Header, 2.54 mm, Through Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-130-08-T-S-RA Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Tin

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~105°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Right Angle

Depth

9.9mm

Insulation Height

0.119 3.02mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Contact Length - Post

0.090 2.29mm

Shrouding

Unshrouded

Lead Pitch

2.54mm

Housing Color

Black

Max Voltage Rating (AC)

450V

Max Current Rating

7.6A

Length

76.2mm

Width

2.54mm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	TSW-130-08-T-S-RA		SAMTEC TSW-130-08-T-S-RA Board-To-Board Connector, Right Angle, TSW Series, 30 Contacts, Header, 2.54 mm, Through Hole
	TSW-128-08-T-S-RA		Conn Unshrouded Header HDR 28 POS 2.54mm Solder RA Thru-Hole Automotive
	TSW-122-08-T-S-RA		Conn Unshrouded Header HDR 22 POS 2.54mm Solder RA Thru-Hole
	68015-430HLF		Headers & Wire Housings 30P SR UNSHRD HRD TIN OVER NI
	68016-430HLF		Headers & Wire Housings 30P SR UNSHRD HRD TIN OVER NI

TSW-130-08-T-S-RA Preis
TSW-130-08-T-S-RA Verteilers
TSW-130-08-T-S-RA Hersteller
TSW-130-08-T-S-RA Technische Daten
TSW-130-08-T-S-RA PDF
TSW-130-08-T-S-RA Datenblätter
TSW-130-08-T-S-RA Bild
TSW-130-08-T-S-RA Foto
TSW-130-08-T-S-RA Teil
TSW-130-08-T-S-RA Lagerbestand
TSW-130-08-T-S-RA Inventar
TSW-130-08-T-S-RA Angebotsanfrage
Kaufen TSW-130-08-T-S-RA
TSW-130-08-T-S-RA Anfrage
TSW-130-08-T-S-RA Onlinebestellung

Suchen Sie nach anderen Teilen wie TSW13

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: SAMTEC TSW-130-08-T-S-RA Board-To-Board Connector, Right Angle, TSW Series, 30 Contacts, Header, 2.54 mm, Through Hole

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 160 Kann sofort geliefert werden

Stückpreis: 1.27884

Menge.	Stückpreis
1+:	$1.27884
10+:	$1.20645
100+:	$1.13816
500+:	$1.07374
1000+:	$1.01296

Zwischensumme: $1.27884
